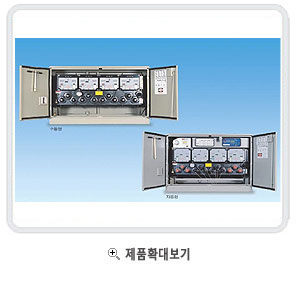

SF6 가스절연기중부하개폐기 (지상형) |
|
| SF6 가스절연부하개폐기(지하설치형)는 절연 및 소호성능이 우수한 SF6 Gas를 이용한 개폐장치로서 배전선로에 설치되어 선로분기 및 구분용으로 사용되고 수동, 자동 및 원방 조작이 가능하다. |
|
|
 |
|
|
특성 (Characteristics) |
|
◎ 무보수형 및 소경량화로 설치용이
◎ 선로전압 및 전류 계측 가능(선택사항)
◎ 안전장치 구비(전기적 압력저하 잠금장치, 동작상태 감시, 고압가스배출방압변, 압력게이지) |
|
|
|
정격사양 (Ratings) |
|
|
| 정격전압(kV) |
25.8 |
| 형식 |
JI-GLBS |
| 정격전류(A) |
600A |
| 정격투입전류(kA, peak) |
32.5, 5회 (Times) |
| 정격단시간전류(kA, RMS) |
12.5 |
| 상용주파내전압(kV) |
60 |
| 충격내전압(kV) |
125 |
| 정격부하개폐(횟수) |
100 |
| 무전압개폐(횟수)(Times) |
5,000 |
| 중량(kg) |
450/320 |
| 적용규격 |
IEC 62271-1, ES5925-0002 |
|
|
|
|
