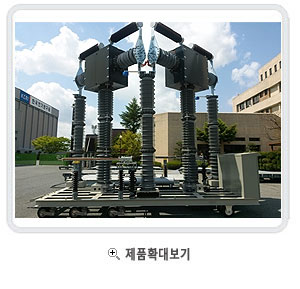

프라즈마 전원발생장치 |
|
| 차단기 규격(IEC62271-100)에 따라, 3상 일괄형 배전급 차단기 합성투입시험을 위한 시험장비이다. |
|
|
|
정격사양 (Ratings) |
|
|
| 설치방식 |
Portable type (이동식 대차위에 설치) Mounted on a trolley |
| Control unit 제어전압 |
AC 220V |
| 절연방식 |
고압공기주입형 Operating Pressure: 0.5~3MPa(Gauge)
High pressure air injection type Washing Pressure: 7MPa(Gauge) |
| 정격절연 유지전압 |
극간 Between electrodes 200kVac
대지간 Electrode to ground 400kVac, 550kVdc |
| 통전전류 |
주전극간 between main electrodes: 63kA(rms), 165kAp(Peak), 60ms
입출력도체: 63kA(rms), 165kAp(Peak), 0.5sec |
| 주전극재질 |
고강도(High strength) Graphite |
|
|
|
|
